ISO 140-7（GB/T 19889.7）标准描述

ISO 140-7 Acoustics - Measurement of sound insulation in buildings and of building elements - Part 7: Field measurements of impact sound insulation of floors

ISO 140-7 声学 建筑物和建筑构件的隔声测量 第7部分:地板撞击声隔声的现场测量

GB/T 19889.7 Acoustics—Measurement of sound insulation in buildings and of building elements—Part 7 : Field measurement of impact sound insulation

GB/T 19889.7声学 建筑和建筑构件隔声测量 第7部分：撞击声隔声的现场测量

ISO 140-7（GB/T 19889.7）标准介绍

ISO 140-7（GB/T 19889.7）通过实验室测量建筑构件的空气声隔声性能, 采用标准化测试步骤, 包括试验室准备、声级测量、混响时间测定和数据计算。最终得到加权隔声指数（Rw）, 可用于评估建筑构件的隔声性能。该测试适用于墙体、门窗、幕墙等建筑构件, 在建筑设计、材料评价和施工验收等方面具有重要应用价值。

ISO 140-7（GB/T 19889.7）适用范围

ISO 140-7（GB/T 19889.7）适用于各类建筑墙体、门窗、幕墙等建筑构件。

ISO 140-7（GB/T 19889.7）测试方法

（1）测试环境准备

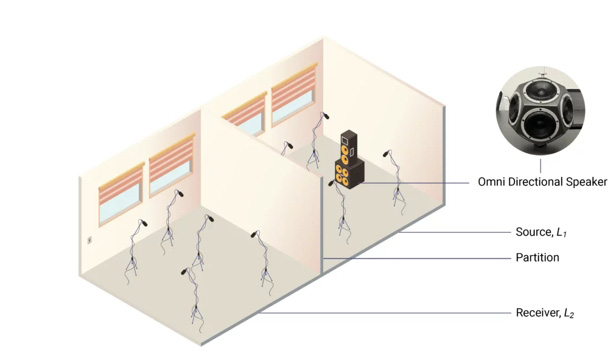

◎测试场地：需要一个标准的实验室, 该实验室一般包含两个房间：

声源室（Source Room）：用于发出标准噪声信号。

接收室（Receiving Room）：用于测量试件透过的声音。

◎隔离要求：实验室本身的结构应有足够的隔声能力, 避免外部噪声干扰测量结果。

◎混响条件：接收室通常为混响室, 确保声波均匀分布。

◎背景噪声：测试开始前需要测量背景噪声, 并确保其低于测量目标至少10dB。

（2）试件安装

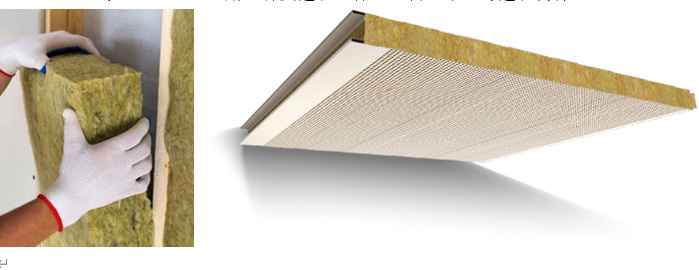

测试样品可以是墙体、门窗、幕墙或其他建筑构件。将试件应安装在分隔声源室和接收室的标准化开口上, 并确保密封性, 以避免非预期泄漏。试件的尺寸应符合标准, 并记录具体尺寸以计算最终隔声性能。

（3）测量过程

◎声源室声压级测量：在声源室中, 通过扬声器产生稳定的噪声信号。记录多个测量点的声压级（Lp1）, 以获取均值。

◎接收室声压级测量：在接收室中, 测量透过试件传输的噪声信号。记录多个测量点的声压级（Lp2）, 确保声场均匀。

◎试验室传递函数：计算两室之间的声压级差（D）, 该值表示声源室和接收室之间的隔声能力。

◎混响时间测量：在接收室内测量混响时间T（通常使用脉冲噪声或中断噪声）。算接收室的吸声量（A）：

其中V为接收室的体积（立方米）, T为混响时间（秒）。

（4）数据计算

◎计算标准化隔声量：依据测量数据, 计算标准化声传递损失（R）：

◎计算加权隔声指数（Rw）通过标准方法计算不同频率下的隔声量R(f), 并与标准参考曲线匹配, 得出加权隔声指数（Rw）。

◎计算频谱适应度修正值C和Ctr：

C适用于住宅、办公室、学校等一般环境的噪声。

Ctr适用于交通、城市噪声等低频噪声影响较大的环境。

ISO 140-7（GB/T 19889.7）判断依据

（1）Rw（加权隔声指数）：隔声性能的综合评估值, 单位为dB, 越高表示隔声性能越好。墙体隔声一般要求Rw ≥ 45dB。

门窗隔声一般要求Rw ≥ 30dB（高性能要求可达40-50dB）。

（2）C&Ctr频谱修正值：

◎Rw+C：用于评估通常的环境噪声影响。

◎Rw+Ctr：用于评估低频噪声影响（如交通噪声）。
