ISO 5660-1:2015锥形量热仪

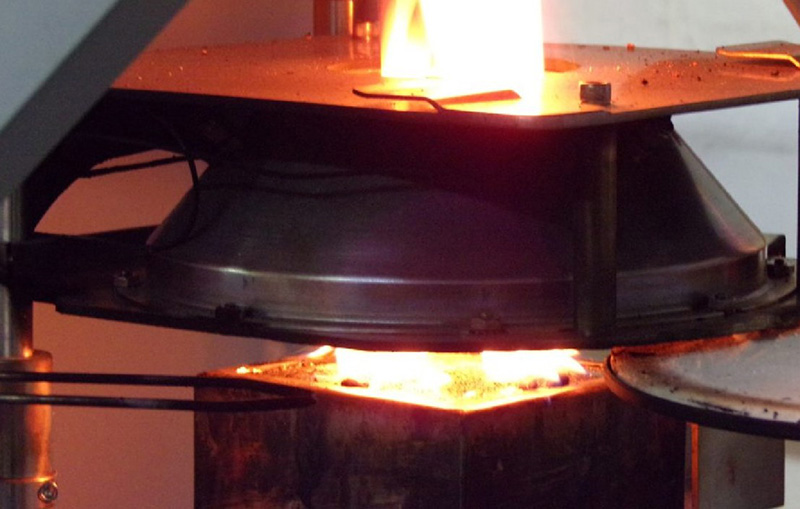

ISO 5660-1:2015 Cone Calorimeter锥形量热仪测试是目前量化材料火灾反应的最先进方法。它可以根据 EN 5660-1 标准，在实验室环境中确定建筑材料的燃烧和烟雾特性。

此外，通过附加软件，还可以预测单项燃烧（SBI）试验（EN 13823）的结果，而无需进行 SBI 试验所需的过多材料。因此，在早期产品开发阶段，锥形量热仪是一种理想的、具有经济吸引力的测试设备。

锥形量热仪测试可对材料进行评估:

●易燃性

●可燃性

●产烟

●有毒气体产生

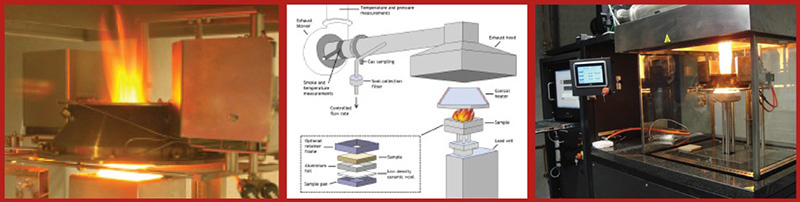

试样安装在称重传感器上，称重传感器记录试样在燃烧过程中的质量损失率。电火花会点燃加热试样产生的挥发性气体。燃烧气体随后被收集到排气罩和附带的管道中。在这里可以测量烟雾、温度和压力。通过这些测量结果可以计算出热释放率。

热释放率

锥形量热仪的名称来源于一个锥形热源，它能在 0 至 100 kW/m2 的范围内提供恒定的热通量。要进行全面分析，需要在多个辐照度水平下进行测试。根据 ISO/DIS 5660-1:2015，可在以下每个水平测试三个试样:25、35、50 和 75 kW/m²。

产烟率

通过测量烟雾如何衰减排气管中的激光束来分析烟雾产生率。衰减与体积流量有关，从而得出烟雾密度的测量值，由于烟雾保护与面积成正比（单位为 m2/s），因此报告值与面积归一化。

试样要求

锥形量热仪几乎可以测试所有材料，包括土壤和液体。对于加热时会发生变化的材料，可以使用限制设备。一次完整的测试包括 4 个辐照度等级，至少需要 12 个试样，试样表面最好基本平整，但不规则表面也可进行测试（标准测试为 3 次，每次一个辐照度等级）。试样尺寸必须为 100 x 100 毫米，公差在-2 毫米到 +0 毫米之间，以便于放入测试设备。规定厚度最大为 50 毫米。厚度小于 6 毫米的试样可以使用气隙或基板进行测试，但如果试样太薄，则有可能因材料量不足而无法得出有意义的测试结果。

将锥形量热仪与复杂的软件模型相结合。该模型可根据 SBI 测试（EN 13823）预测可能的火灾和烟雾等级。单项燃烧测试需要三个面积各为 2.25 平方米的试样，而锥形量热仪最多只需要十二个面积为 0.01 平方米的试样。这在新产品的早期开发阶段可能很有价值。例如，锥形量热仪测试可以更方便地快速测试一种材料的多个版本，并在进行 SBI 测试之前确定哪种性能最佳。在某些情况下，甚至可以使用早期的锥形量热仪测试结果来比较和验证材料的当前状态。

锥量热仪测试的优点有哪些？

锥量热仪测试的主要优点之一是只需要很小的样品量，因此在材料成本和运输成本等方面非常经济。此外，锥形量热计测试还具有以下优点

●说明如何改进您的测试产品

●符合 EN 5660-1 标准

●可合理预测单个燃烧项目测试（EN 13823）的结果

●可用于使用地板辐射板测试仪（EN ISO 9239-1）测试的地板产品

●快速、安全、准确，结果立竿见影

●可测试多个样品并告知它们之间的差异

●可在无法获得较大样本的情况下进行测试，如纪念性建筑

●可对使用前后进行比较，如暴露于风化或霜冻中的情况

除了用于产品开发外，锥形量热仪测试还可用作质量控制工具，以及在建筑检查过程中进行快速评估的手段。

测试报告

测试报告包含有关试样尺寸、预处理和调节的信息，以及有关测试条件的信息。可确定以下参数（单位 m2 与试样面积有关）:

●点火时间[S］

●释放的总热量 [MJ/m2]

●最大热释放率[kW/m2］

●180 秒后和 300 秒后的平均放热率 [kW/m2]

●有效燃烧热[MJ/kg］

●平均产烟量 [m2/s]

赛德斯威（SATISFY）可提供建筑产品和建筑构件的防火测试服务，包括产品评估，测试跟进，报告解读，改善建议等，请联系赛德斯威客服了解详情。
