NF C 32-070 标准描述

NF C 32-070 Insulated cables and flexible cords for installations - Classification tests on cables and cords with respect to their behaviour to fire.

NF C 32-070设备用绝缘电缆和柔性软线.按绝缘电缆和软线耐火性进行分类试验

NF C 32-070标准介绍

NF C 32-070是法国国家标准, 主要用于评估电缆和电线在火灾条件下的性能。NF C 32-070规定了不同类型的绝缘电缆和柔性电缆的防火性能分类测试方法, 以确保它们在火灾环境中的可靠性和安全性, 是法国电力、电信和建筑行业广泛使用的防火电缆标准, 对于法国建筑内部电气布线、公共场所、铁路等交通基础设施等环境电气安全具有重要作用。

NF C 32-070适用范围

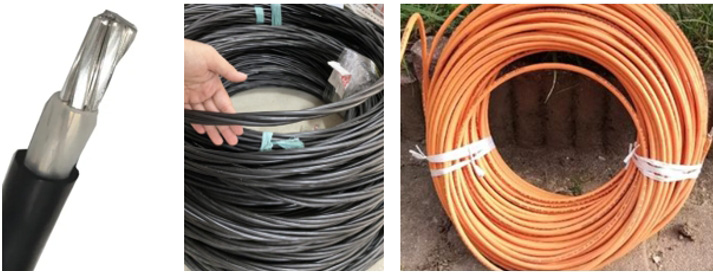

NF C 32-070适用于低压电缆和导线（PVC绝缘电缆、橡胶绝缘电缆）、信号电缆、电力电缆、数据传输电缆、光迁电缆。

NF C 32-070 垂直导体和电缆测试

垂直导体和电缆测试按照NF EN 50265-2–1测试：

试件安装：垂直安装导体或电缆, 保证安装牢固且符合标准规定的位置和方式。

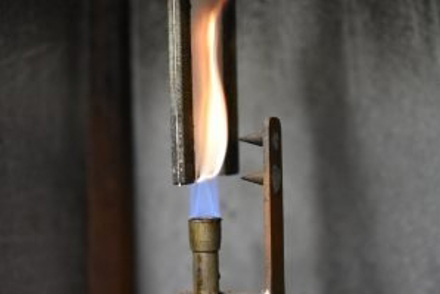

燃烧测试：采用特定的1kW预混火焰, 按标准规定的方式和角度施加火焰, 持续燃烧一定时间, 保持火焰稳定。

数据记录：测量并记录炭化区域上边缘与支撑物下边缘的距离, 以及炭化区域向下延伸的距离。

判断依据：

◎试件按NF EN 50265 - 2 - 1测试后, 绝缘导体或电缆的炭化区域上边缘与支撑物下边缘距离大于 50mm。

◎炭化区域从支撑物下边缘向下延伸距离不超540mm。

◎若首次测试不满足, 可再测两次, 若这两次满足则仍视为通过

NF C 32-070 炉内垂直测试

试件准备：准备两根相同试件：

◎直径大于25mm时用单根电缆段

◎15 - 25mm间由三根平行电缆段组成束并绑扎

◎≤15mm按标准表格确定电缆段数量组成束, 绞合并绑扎

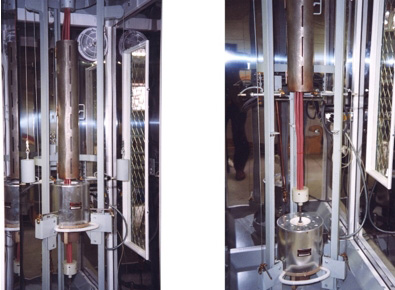

试验环境：在玻璃封闭试验箱内进行, 箱内有调节通风的风门和抽气装置, 使空气流速稳定在 120m/min±10m/min , 环境温度控制在15℃-30℃, 确保周围空气平静, 烟雾排放不受大气条件影响。

测试流程：垂直固定试件, 用两个丁烷气体燃烧器点燃, 5秒内将加热炉升至高温位置, 关闭箱门并在5秒内启动通风装置开始计时。测试10分钟时中断通风1分钟, 然后重启通风, 持续至30分钟结束, 过程中持续观察记录。

判断依据：

◎需先满足垂直导体和电缆测试的测试

◎两根试件测试后, 位于烟囱上边缘以上部分无燃烧痕迹（检查时排除烟雾沉积物和未炭化的变形部分）。对痕迹存疑时可用刀刃刮擦, 有磨损则认定为燃烧痕迹。

◎若两根中有一根不符, 重新测两根新试件, 四根中至少三根满足条件才算通过

NF C 32-070 耐火测试

试件制作：截取五个长度为1300mm的试件：

◎对于无金属铠装层, 且截面积不超过10mm²的单芯导体和电缆, 将两根电缆段绞合成节距约为电缆直径30倍的绞合试件

◎对于无金属铠装层, 且截面积超过10mm²的单芯导体和电缆以及多芯电缆, 直接取直线段作为试件

◎对于有金属铠装层的电缆, 同样取直线段作为试件

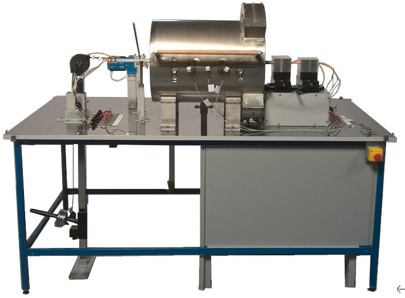

试验装置：使用包含加热炉、温度测量装置、机械冲击产生装置、试件固定系统、电气供电系统和故障检测系统的专业装置。

测试过程：安装试件并施加相应测试电压, 启动机械冲击装置和加热炉, 使炉内温度按标准升温曲线上升, 在规定时间内达到920℃±20℃并稳定15分钟, 持续监测试件电气性能。

判断依据：

◎CR1类电缆（包括CR1 - C1和CR1-C2子类）：五个试件中四个满足：测试中无断路器动作（测试电压高于500V时无熔断器熔断）；测试结束前无灯泡熄灭。

◎CR1 - C2类电缆：还需满足垂直导体和电缆测试规定的验收条件。

◎CR1 - C1类电缆：需同时满足垂直导体和电缆测试 和炉内垂直测试规定的验收条件。
