UL 94标准描述

UL 94 Standard for Safety Tests for Flammability of Plastic Materials for Parts in Devices and Appliances

UL 94 设备和电器部件塑料材料易燃性安全测试

UL 94标准介绍

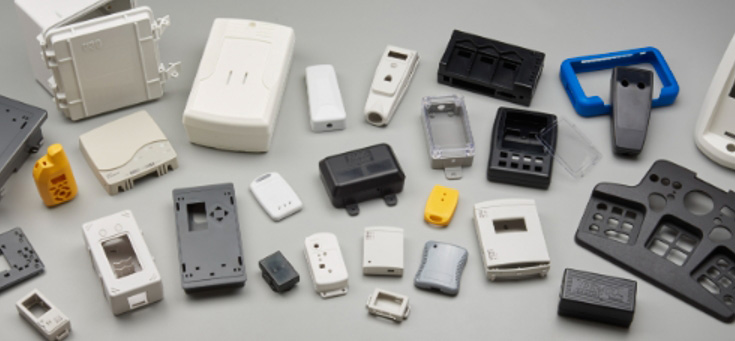

日常适用的电子设备和家电零件中也常使用的塑料材料, 其耐火性能也直接关系到整个产品的耐火性。而UL 94是最广泛使用的可燃性测试之一, 用于确定塑料材料的耐火性能。UL 94 以下主要包括六个测试：水平燃烧试验(HB)、50 w 水平燃烧发泡材料测试（HBF、HF-1、HF-2）、50 w 20 mm 垂直燃烧测试(V-0、V-1、V-2)、500 W（125 毫米）垂直燃烧测试（5VA、5VB）、薄材料垂直燃烧试验（VTM-0、VTM-1、VTM-2）。

UL 94 适用范围

用于评估塑料材料的阻燃性能, 特别是用于电子设备、电线电缆、家用电器和其他消费电子产品中的塑料零部件。

UL 94测试方法

水平燃烧试验(HB)

（1）测试步骤：

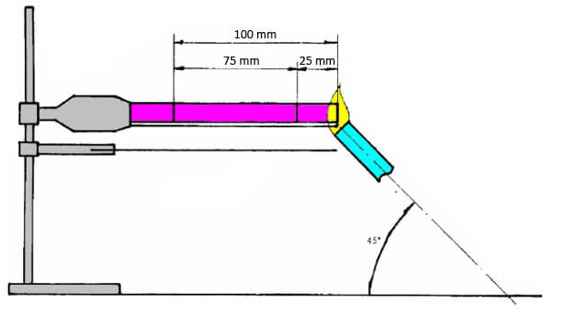

（a）在每个样本上标记 2条垂直于棒纵轴的参考线, 距待点燃端部 25 毫米和 100 毫米。将试样夹在距 25 mm 线最远的一端, 使其纵轴水平, 横轴倾斜 45 度。

（b）点燃燃烧器并调节其产生高度为20毫米的蓝色火焰, 然后将燃烧器向试样倾斜45度, 将火焰施加到试样下边缘的自由端30秒, 确保火焰撞击在样本的自由端, 深度为6毫米。

（c）一旦样品的燃烧前沿到达 25 毫米线, 启动计时装置以秒为单位记录时间“t”, 直到燃烧前沿通过 100 毫米线。

（d）如果燃烧锋面通过 25 毫米线但未通过 100 毫米线, 则记录 25 毫米线与燃烧锋面停止处之间相应的经过时间“t”(以秒为单位)和受损样品长度“L”(以毫米为单位)。

（e）对其余2个试件重复上述步骤, 计算线性燃烧速率“V”：V=60 L / t。

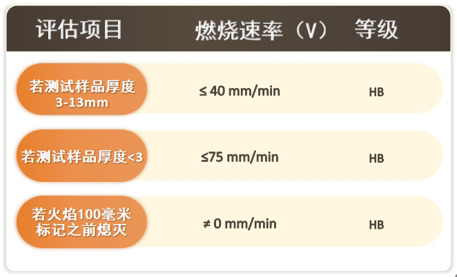

（2）判断依据：

厚度在3至13毫米之间的材料, 如果其燃烧速率不超过每分钟40毫米, 则将被归类为HB材料。对于厚度小于3毫米的材料, 燃烧速度不应超过每分钟75毫米。如果材料在 100 毫米标记之前停止燃烧, 则无论厚度如何, 该材料也将被评为 HB。

50 w 水平燃烧发泡材料测试（HBF、HF-1、HF-2）

（1）测试步骤：

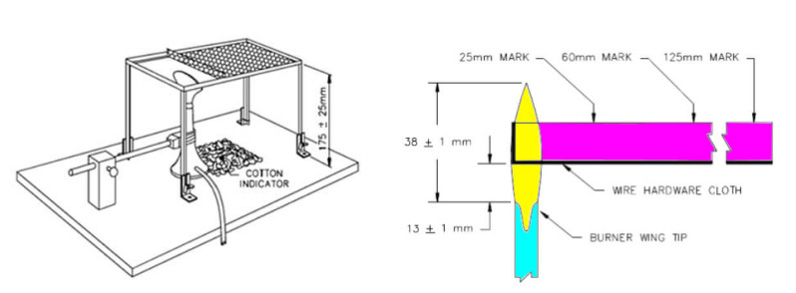

◎将样品金属丝布平铺, 使其距离燃烧器翼尖13毫米, 并且距离指定尺寸的手术棉175毫米以上。

◎对每个样品宽度进行标记, 分别距离一端25毫米、60毫米和125毫米处。

◎将样品平放在金属丝布上, 使靠近25毫米线的一端成为火焰施加的起点。

点燃燃烧器并调整至产生38毫米高的蓝色火焰, 然后将其定位, 使火焰的一侧与金属丝布◎翻起的端部对齐, 另一侧延伸到样品的前端。

◎对样品施加60秒的测试火焰, 立即在火焰移除后开始计时, 并在火焰到达25毫米线时启动另一个计时设备, 以记录相应的时间和样品燃烧长度, 并根据指定要求计算所需的测试结果。

◎在燃烧测试过程中, 观察样品下方的干棉是否被火焰点燃。

◎对其他样品重复以上步骤。

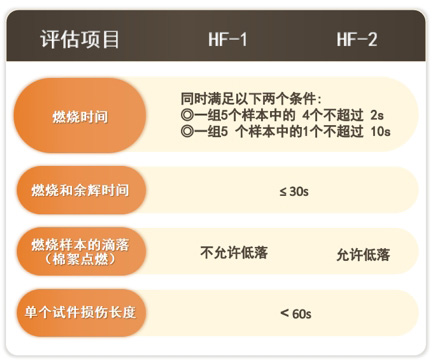

（2）判断依据：

该测试根据燃烧速率和/或火焰后时间授予三种不同类型的评级。材料将被归类为 HBF 材料：

◎如果在 100 毫米跨度上燃烧速率不超过每分钟 40 毫米, 或者

◎如果在燃烧或发光达到 125 毫米标记之前停止燃烧。

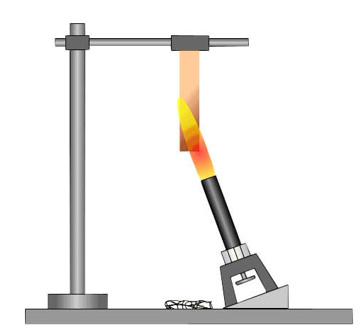

50 w 20 mm 垂直燃烧测试(V-0、V-1、V-2)

（1）测试步骤：

◎将条形样品安装在夹具中, 确保其纵向轴线垂直。

◎在远离样品的地方点燃燃烧器, 并调整至产生20毫米高的蓝色火焰。

◎将未点燃的燃烧器移动到测试位置, 然后向样品倾斜45°。调整燃烧器顶部与样品下端之间的间距至10毫米。需要使用金属尺来便于此操作。

◎再次点燃燃烧器, 并将火焰中心施加到样品底部边缘的中点, 持续10秒钟。

◎一旦时间到, 立即移除火焰, 并记录余烬时间（t1）（单位：秒）。

◎一旦样品的余烬停止, 立即将燃烧器重新安装在剩余部分的样品下方, 持续10秒钟。

◎一旦火焰施加结束, 立即记录第二次余烬时间（t2）和余烬时间（t3）（单位：秒）。

◎检查并记录样品是否滴落火焰颗粒并点燃棉花指示物。

◎对其他样品重复以上步骤。

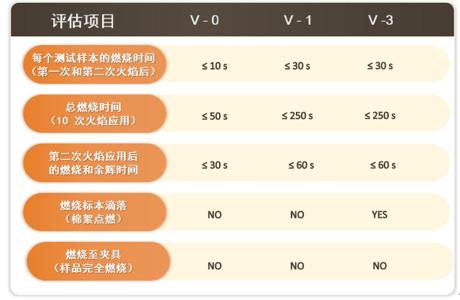

（2）判断依据：

500 W（125 毫米）垂直燃烧测试（5VA、5VB）

（1）测试步骤：

◎将标本夹住, 上端距离标本顶部6毫米处, 使其纵轴垂直, 下端距吸水棉300毫米。

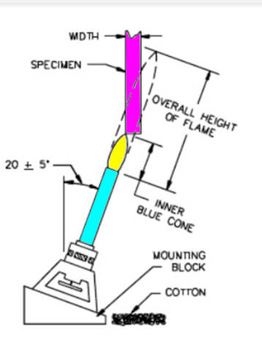

◎点燃燃烧器, 使其处于远离标本的垂直位置, 并调节气流, 产生总高度为125毫米、内部蓝锥为40毫米的火焰。

◎移动并倾斜燃烧器, 使燃烧器管在与垂直线成20度加5度的角度位置, 并确保标本的窄边面向燃烧器。

◎将火焰作用于标本5秒, 然后移开5秒。重复此操作, 最多进行5次测试火焰应用。

◎确保内部蓝锥的尖端在每次应用火焰时与标本角的主要部分接触。

◎在每个标本的第五次应用后, 记录余焰时间、余辉时间, 并观察是否有燃烧颗粒点燃了棉花。

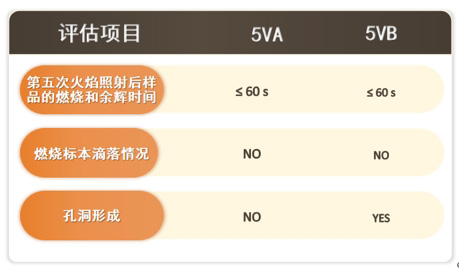

（2）判断依据：

薄材料垂直燃烧试验（VTM-0、VTM-1、VTM-2）

（1）测试步骤：

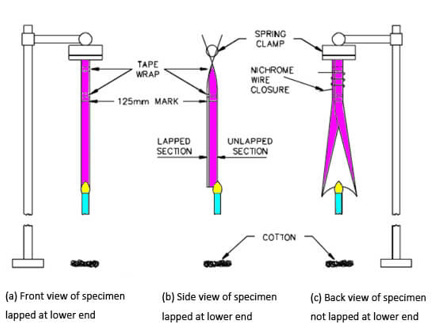

◎从圆柱形试样长度的上部 6 毫米处夹住试样, 使其纵轴垂直, 确保试管上端堵塞, 并在试样下方放置棉花。

◎点燃燃烧器并调节至产生 20 毫米高的蓝色火焰

◎将燃烧器倾斜 45 度, 然后将火焰集中喷射到未熄灭试样底部边缘的中点, 使燃烧器顶部低于试样下端 10 毫米, 并在该距离保持 3 秒钟。

◎立即收回燃烧器, 同时记录余焰时间 (t1) （秒）。

◎试样余焰停止后, 立即更换燃烧器, 再次对试样施加火焰 3 秒钟。火焰喷射时间结束后, 记录试样的余焰时间（t2）和余辉时间（t3）（以秒为单位）。

◎试样是否燃烧到 125 毫米标记处, 以及试样是否滴落火焰颗粒到棉花指示器上, 都需要观察和记录。

◎对其他试样重复上述步骤。

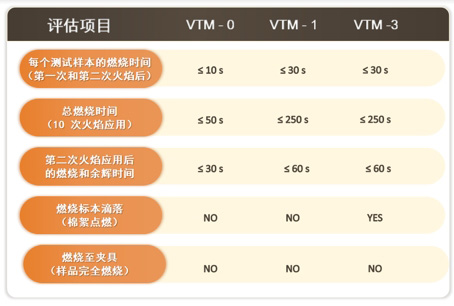

（2）判断依据：
