IEC 60332-1-2标准介绍

IEC 60332-1-2 Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame

IEC 60332-1-2着火条件下电缆和光缆的试验.第1-2部分:单根绝缘电线或电缆垂直火焰蔓延的试验.1kW预混合火焰规程

IEC 60332-1-2标准介绍

EN 60332-1-2通过火焰蔓延来评估电缆的防火性能,是欧洲防火等级分类（如Aca,B1ca,B2ca,Cca,Dca,Eca的基础。在欧盟,建筑产品法规要求建筑产品带有 CE 标志,电缆产品需要通过EN 50575标准测试才能获得CE认证。EN 60332-1-2是EN 50575中评估电线和电缆防火性能的关键环节,对于确保整个电气系统的安全稳定运行具有不可忽视的重要性。

IEC 60332-1-2适用范围

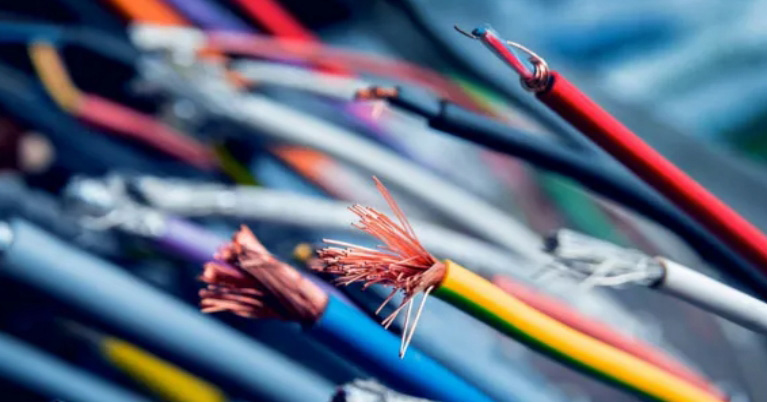

电力电缆:用于供电等用途的绝缘导线和电缆。

控制和通信电缆:金属导体电线,对称电缆和同轴电缆,用于电信,数据传输,射频,视频通信以及信号和控制设备等。

光缆:用于电信,数据传输,无线电频率,视频通信以及信号和控制设备等。

IEC 60332-1-2测试装置说明

（1）金属罩

高(1200±25)mm,宽(300±25)mm,深(450±25)mm,正面敞开,顶部和底部封闭的金属罩。

（2）引燃源

引燃源应符合标准的规定,对试验火焰进行确认。

（3）试验箱

应将金属罩和引燃源放置在一个合适的试验箱中,试验期间不通风,但配备能除去燃烧时释出有害气体的装置。试验箱温度应保持在(23±10)℃。

IEC 60332-1-2测试方法

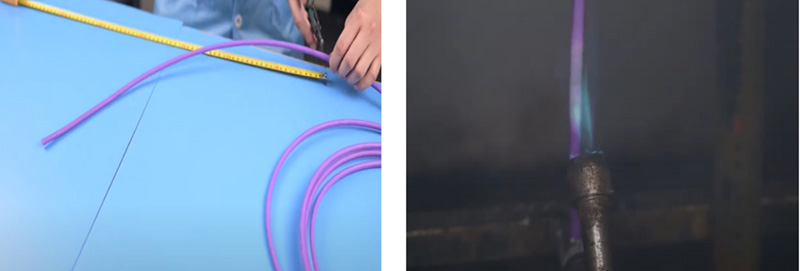

1-准备一个 600 毫米的单电缆样品,并确保其垂直。

2-打开丙烷气瓶和气泵开关,调节丙烷流量和空气流量,使其符合 IEC 60332-1 标准要求。

3-点燃并用火焰高度测量尺测量火焰内长和火焰总长,确认火焰符合 IEC 60332-1 标准要求。

4-将实验装置中的单根电缆样品放在两个水平支架上,间距为 550mm。

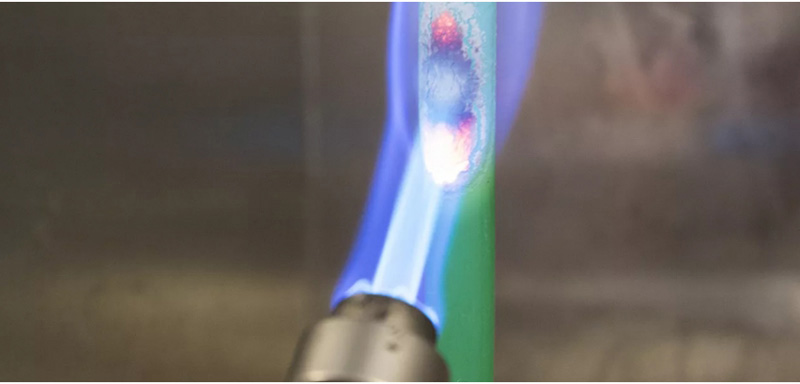

5-点燃并灼烧电缆样品 60 秒。

6-待样品上的火焰熄灭后,打开排风扇,抽出箱内的废气。

7-测量起点与上支架下边缘之间的碳化和燃烧距离。

IEC 60332-1-2判断依据

测量包括上支架下缘与炭化部分上起始点之间的距离,以及上支架下缘与炭化部分下起始点之间的距离。

注:确定炭化部分的起始点的方法是:使用锋利的物体,比如小刀的刀刃,轻压电缆表面。如果弹性表面在某点变成了脆性表面（粉化）,那么这个点就是炭化部分的起始点。

可提供的相关电缆测试服务

EN 50575 电力, 控制和通信电缆. 建筑工程中符合对火反应要求的一般用途电缆

EN 13501-6 建筑产品和建筑构件的防火等级分类. 第6部分: 采用对电缆燃烧试验的反应所得数据进行的分类

IEC 60332-1-3 着火条件下电缆和光缆的试验.第1-3部分:单根绝缘电线或电缆垂直火焰蔓延的试验.火焰熔滴/颗粒测定规程

IEC 60332-2-2 着火条件下电缆和光缆的试验.第2-2部分:单根小型绝缘电线或电缆的垂直火焰蔓延试验.扩散火焰规程

GB/T 18380.12 电缆和光缆在火焰条件下的燃烧试验 第12部分:单根绝缘电线电缆火焰垂直蔓延试验　1 kW 预混合型火焰试验方法

IEC 60332-3-21 着火条件下的电力和光纤电缆测试 第3-21部分:垂直安装的成束电线或电缆的垂直火焰蔓延测试 AF/R 类

IEC 60332-3-22 着火条件下的电力和光纤电缆测试 第3-22部分:垂直安装的成束电线或电缆的垂直火焰蔓延测试 A 类

IEC 60332-3-23 着火条件下的电力和光纤电缆测试 第3-23部分:垂直安装的成束电线或电缆的垂直火焰蔓延测试 B 类

IEC 60332-3-24 着火条件下的电力和光纤电缆测试 第3-24部分:垂直安装的成束电线或电缆的垂直火焰蔓延测试 C 类

IEC 60332-3-25 着火条件下的电力和光纤电缆测试 第3-25部分:垂直安装的成束电线或电缆的垂直火焰蔓延测试 D 类

赛德斯威(Satisfy) 可提供IEC 60332-1-2着火条件下电缆和光缆的试验.第1-2部分:单根绝缘电线或电缆垂直火焰蔓延的试验.1kW预混合火焰规程测试服务,以及认证的全程跟进以及报告解读,数据分析和整改建议。
