IEC 60332-1-3标准描述

IEC 60332-1-3 Tests on electric and optical fibre cables under fire conditions - Part 1-3: Test for vertical flame propagation for a single insulated wire or cable - Procedure for determination of flaming droplets/particles

IEC 60332-1-3着火条件下电缆和光缆的试验.第1-3部分:单根绝缘电线或电缆垂直火焰蔓延的试验.火焰熔滴/颗粒测定规程

IEC 60332-1-3标准介绍

电线电缆在现代社会中不可或缺, 在生活和工业起到电力传输和信息传递功能, 但使用中可能因各种原因燃烧, 造成安全事故和环境污染。IEC 60332-1-3是关于电线电缆燃烧滴落（物）微粒检测, 通过观察电线电缆在燃烧中产生的滴落物, 评估电线电缆的耐火性能。IEC 60332-1-3能提高电线电缆安全性和可靠性, 保障生命财产安全。

IEC 60332-1-3适用范围

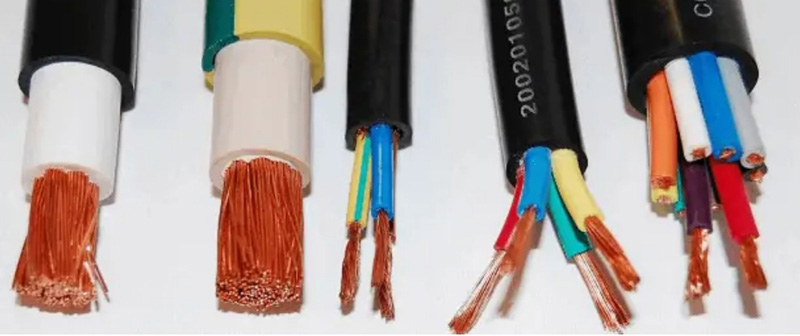

适用于各种电力电缆, 光缆, 控制和通信电缆。

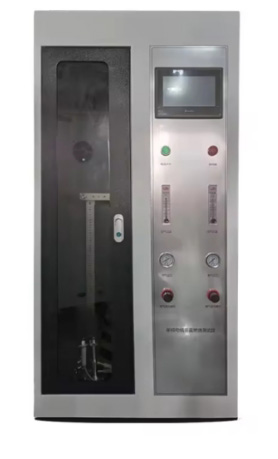

IEC 60332-1-3试验装置说明

（1）金属罩

高(1200±25)mm, 宽(300±25)mm, 深(450±25)mm, 正面敞开, 顶部和底部封闭的金属罩。

（2）引燃源

引燃源应符合标准的规定, 对试验火焰进行确认。

（3）试验箱

应将金属罩和引燃源放置在一个合适的试验箱中, 试验期间不通风, 但配备能除去燃烧时释出有害气体的装置。试验箱温度应保持在(23±10)℃。

（4）滤纸

-应采用定量(80±15)g/m2, 灰含量小于0.1%的未染色纤维滤纸。

-滤纸应在(23±2)℃, 相对湿度为(50±10)%的条件下放置至少4h。

IEC 60332-1-3测试方法

（1）试样准备:

将一根长(600±25)mm的电线电缆或光缆试样, 在温度为(23±5)℃, 相对湿度为(50±20)%的条件下放置至少16h。

注:如果试样表面有涂料或清漆涂层时, 试件应在(60±2)℃温度下放置4h。

（2）试样安装:

试样校正:

-试样需被校直, 并用合适的铜线固定在两个水平的支架上。

-试样垂直放置在金属罩内的正中间, 固定试样的两个水平支架的上支架下缘与下支架上缘之间距离为(550±5)mm。

-应使试样下端距离金属罩底面约50mm。

-试样垂直轴线应置于金属罩内的正中间。

滤纸放置:

-试验开始前3min内, 应将两张长宽都为(300±10)mm的滤纸重叠平放在金属罩的底面。滤纸应置于试件下方正中。

（3）燃烧器

-点燃燃烧器, 蓝色火焰的尖端正好接触试件表面。接触点距离水平的上支架下缘应为475±5mm。

-燃烧器与试件的垂直轴线成（45±2）度的夹角。

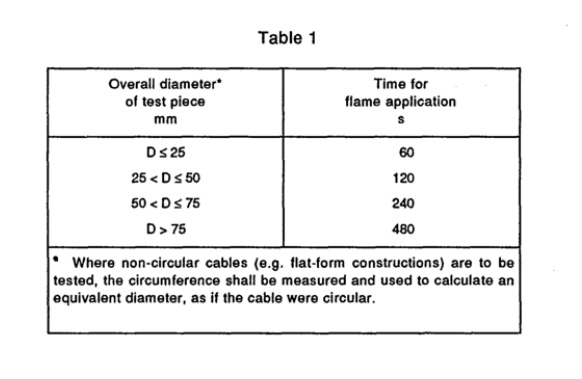

-在整个供火期间, 确保燃烧器的位置保持固定。供火时间如下:

IEC 60332-1-3判断依据

在实验期间, 记录和测量下列情况:

-滤纸是否被点燃

-若滤纸被点燃, 测量从滤纸被点燃到燃烧停止的时间
