IEC 60332-2-2标准描述

IEC 60332-2-2 Tests on electric and optical fibre cables under fire conditions - Part 2-2: Test for vertical flame propagation for a single small insulated wire or cable - Procedure for diffusion flame

IEC 60332-2-2 着火条件下电缆和光缆的试验.第2-2部分:单根小型绝缘电线或电缆的垂直火焰蔓延试验.扩散火焰规程

IEC 60332-2-2标准介绍

IEC 60332-2-2试验是IEC 60332系列试验的一部分, 主要用于确定电缆和电线的火焰传播特性。通过进行IEC 60332-2-2测试, 制造商和监管机构可以确保电缆符合规定的耐火安全标准, 降低火灾在建筑物或设施中蔓延的风险。

IEC 60332-2-2适用范围

适用于各种电力电缆, 光缆, 控制和通信电缆。

IEC 60332-2-2试样准备

将一根长(600±25)mm的电线电缆或光缆试样, 在(23±5)℃, 相对湿度为(50±20)%的条件下放置至少16h。

注:如果试样表面有涂料或清漆涂层时, 试件应在(60±2)℃温度下放置4h。

IEC 60332-2-2测试方法

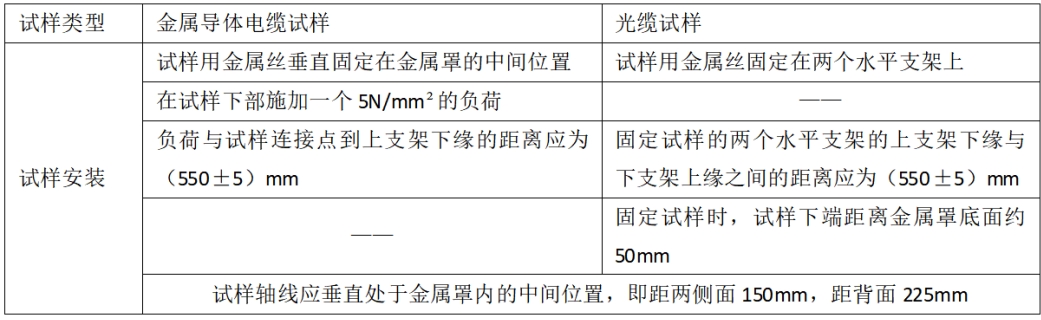

（1）试样安装

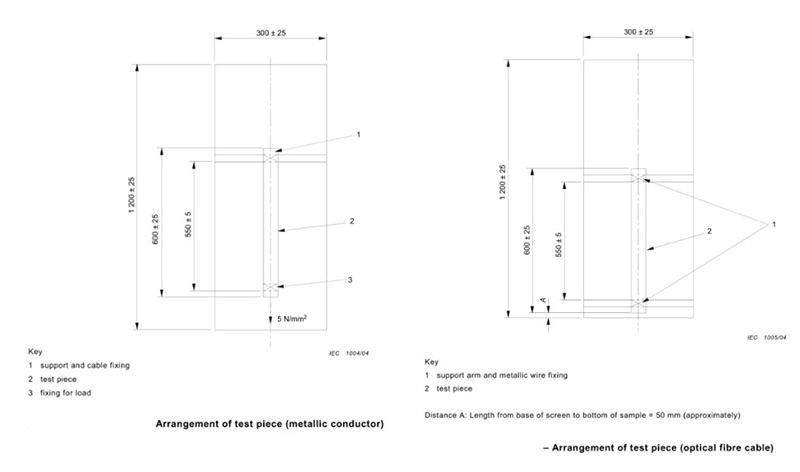

图1:IEC 60332-2-2试样位置

（2）喷灯位置

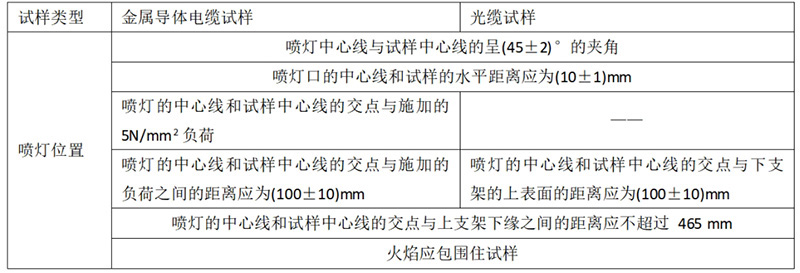

表2:IEC 60332-2-2喷灯位置说明

（3）供火时间

火焰施加在金属导体电缆和光缆试样上时间的均为(20±1)s。

（4）所有的燃烧停止后, 应擦拭试样。如果原表面未损坏, 则可忽略所有可擦掉的烟灰, 以及非金属材料的软化或变形。

IEC 60332-2-2判断依据

- 分别测量上支架下缘与炭化部分上下起始点之间的距离。

- 炭化部分起始点的确定方法:用锋利的物体（如小刀刃）按压电缆表面, 若某点的弹性表面变为脆性（粉化）表面, 则该点即为炭化部分起始点。

可提供的相关电缆测试服务

IEC 60332-3-21 着火条件下的电力和光纤电缆测试 第3-21部分:垂直安装的成束电线或电缆的垂直火焰蔓延测试 AF/R 类

IEC 60332-3-22 着火条件下的电力和光纤电缆测试 第3-22部分:垂直安装的成束电线或电缆的垂直火焰蔓延测试 A 类

IEC 60332-3-23 着火条件下的电力和光纤电缆测试 第3-23部分:垂直安装的成束电线或电缆的垂直火焰蔓延测试 B 类

IEC 60332-2-2 着火条件下电缆和光缆的试验.第2-2部分:单根小型绝缘电线或电缆的垂直火焰蔓延试验.扩散火焰规程

EN 50575 电力, 控制和通信电缆. 建筑工程中符合对火反应要求的一般用途电缆

EN 13501-6 建筑产品和建筑构件的防火等级分类. 第6部分: 采用对电缆燃烧试验的反应所得数据进行的分类

GB/T 18380.13 着火条件下电缆和光缆的试验.第1-3部分:单根绝缘电线或电缆垂直火焰蔓延的试验.火焰熔滴/颗粒测定规程

IEC 60332-3-25 着火条件下的电力和光纤电缆测试 第3-25部分:垂直安装的成束电线或电缆的垂直火焰蔓延测试 D 类

赛德斯威(Satisfy) 可提供IEC 60332-2-2着火条件下电缆和光缆的试验.第2-2部分:单根小型绝缘电线或电缆的垂直火焰蔓延试验.扩散火焰规程测试服务, 以及认证的全程跟进以及报告解读, 数据分析和整改建议, 更多内容请联系赛德斯威客服。
