IEC 60695-2-13 (GB 5169.13)标准描述

IEC 60695-2-13 Fire hazard testing - Part 2-13: Glowing/hot-wire based test methods - Glow-wire ignition temperature (GWIT) test method for materials

IEC 60695-2-13火灾危险试验-第2-13部分:基于灼热/热线的试验方法 -材料的灼热丝点火温度（GWIT）试验方法

GB 5169.13 Fire hazard testing for electric and electronic product.Part 13:Glowing/hot-wire based test methods.Glow-wire ignition temperature (GWIT) test method for materials

GB 5169.13电工电子产品着火危险试验-第13部分:灼热丝/热丝基本试验方法 材料的灼热丝起燃温度（GWIT）试验方法

IEC 60695-2-13 (GB 5169.13)标准介绍

IEC 60695-2-13 (GB 5169.13)说明了灼热丝试验方法,规定了固体电气绝缘材料或其他固体材料的起燃性试验,以测定灼热丝起燃温度（GWIT）。此试验通过电加热的灼热丝作为引燃源,确定试验样品的起燃温度,以提供各种材料之间的相对比较。然而,该方法不适用于整体设备的起燃性评估,因为绝缘系统或可燃部件的结构和周围部件对材料的起燃性有重要影响。

灼热丝起燃温度(GWIT)定义解释

比连续三次试验均不会引起规定厚度的试验样品起燃的灼热丝顶部最高温度高出25K（在900℃至960℃之间高出30K）的温度。

IEC 60695-2-13 (GB 5169.13)适用范围

适用于电工电子产品的固体电气绝缘材料或其他固体材料。

IEC 60695-2-13 (GB 5169.13)测试方法

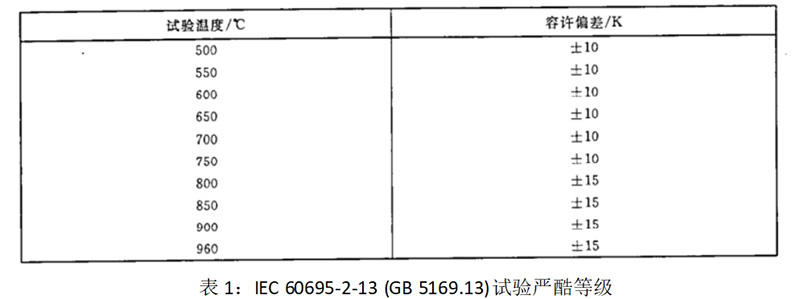

试验样品应安装或夹紧,以使因支撑或固定方式造成的散热可以忽略不计。样品表面的平面部分应垂直,并且灼热丝的顶部应施加到表面平面部分的中心处。应将电加热应用于灼热丝,直到其达到一种被认为能够使试验样品起燃的温度,具体温度如下表所示。

-若发生起燃,重新使用新的试样,并将温度调低50K（在960℃时为60K）进行重复试验。

-如果灼热丝没有引发起燃,重新使用新的样品,将温度提高50K（在960℃时为60K）后重新进行试验,连续三次试验中未发生起燃的情况下,将温度间隔缩减至25K（在960℃时为30K）。

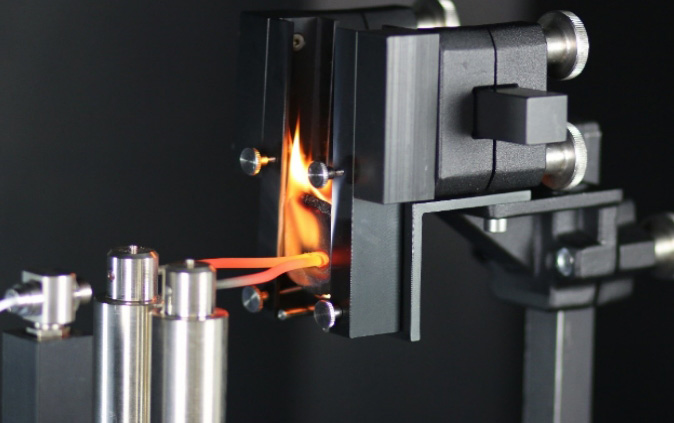

图1:IEC 60695-2-13 (GB 5169.13)测试

IEC 60695-2-13 (GB 5169.13)试验结果评定

记录GWIT:

(1)应确定施加灼热丝期间试验样品的起燃温度。当连续三次试验均未引起试验样品起燃时,将灼热丝顶部最高温度高出25K（在900℃到960℃之间为30K）的试验温度记录为GWIT。

(2)记录格式为GWIT.试验温度/试验样品厚度。例如:GWIT.850/3.0。

相关测试标准

IEC 60695-2-10(GB 5169.10) 电工电子产品着火危险试验 第10部分:灼热丝/热丝基本试验方法 灼热丝装置和通用试验方法

IEC 60695-2-11 (GB 5169.11)电工电子产品着火危险试验 第11部分:灼热丝/热丝基本试验方法 成品的灼热丝可燃性试验方法(GWEPT)

IEC 60695-2-13(GB 5169.13)电工电子产品着火危险试验.第13部分:灼热丝/热丝基本试验方法.材料的灼热丝起燃性试验方法

IEC 60695-2-12 (GB 5169.12) 电工电子产品着火危险试验 第12部分:灼热丝/热丝基本试验方法 材料的灼热丝可燃性试验方法
