IEC 60754-1(GB/T 17650.1)标准描述

IEC 60754 Test on gases evolved during combustion of materials from cables; part 1: determination of the amount of halogen acid gas

IEC 60754 电缆燃烧时释出的气体的试验-第1部分:氢卤酸气体量的测定

GB/T 17650.1 Test on gases evolved during combustion of materials from cables or optical fiber cables—Part 1:Determination of the halogen acid gas content

GB/T 17650.1取自电缆或光缆的材料燃烧时释出气体的试验方法-第1部分:卤酸气体总量的测定

IEC 60754-1(GB/T 17650.1)标准介绍

电缆或光缆的材料在燃烧时会释出卤酸气体,卤酸气体具有腐蚀性和毒性,可能危害人体健康与环境。通过IEC 60754-1和GB/T 17650.1可评估电缆或光缆性能卤酸气体与阻燃性能,为防火设计提供依据,满足环保要求和法律法规。IEC 60754-1和GB/T 17650.1提供了在电缆或光缆的材料燃烧时氢卤酸气体的测量方法,能够有效的测量出燃烧时产生氢卤酸气体含量,确保电缆或光缆在使用中的安全性,并促进相关行业的发展和规范。

IEC 60754-1(GB/T 17650.1)适用范围

IEC 60754-1(GB/T 17650.1)适用于测定电缆或光缆中的独立的各个部件。

IEC 60754-1(GB/T 17650.1)测试方法

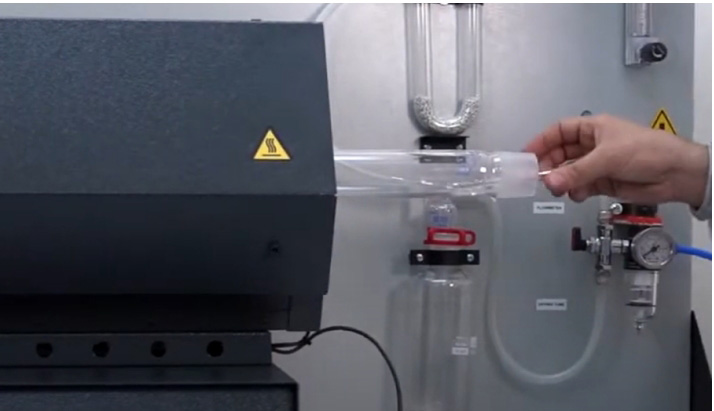

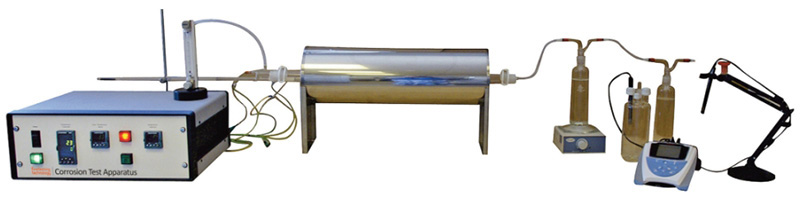

（1）测试设备说明:

-管形炉:管式炉加热区的有效长度为480~ 620mm,内径为38~ 62 mm,配有可调节的电加热系统。

-石英玻璃管:管形炉应采用耐腐蚀气体的石英玻璃管,内径30~46mm。管式炉进口侧的伸出管子长度为60~200mm,在出口侧伸出管子长度为600~100mm。

-燃烧舟:建议使用以下任何一种材料:陶瓷,熔融石英（水晶）或皂石,尺寸如下:长 45~100mm;宽 12~300mm;內深5~10mm。

（2）试样试验（正式试验）

1）试样进行加热程序:

a)应在燃烧舟中放入试样。将放入试样的燃烧舟置于管形炉的石英玻璃管中,并放入管形炉的中心处。

b)使用针形阀调节空气流量至标准中的规定值,并在试验期间保持此空气流量恒定。

c)将热电偶或其他适当的温度测量设备放在燃烧舟中,然后应在(40±5)min内均匀升温,温度升至(800±10)℃时应保持(20±1)min。

2）冷却至环境温度后,用移液管取200mL溶液到烧中,依次加入以下试剂:

a) 约4ml浓硝酸;

b) 用移液管取20ml的0.1mol/l硝酸银;

c) 约3ml甲苯或异戊醇。

3）充分摇动内容物使产生的氯化银凝聚析出。

4）加入1mL含几滴6mol/L硝酸的浓度为40%的硫酸铁铵水溶液,混合后在磁力搅拌器搅拌后,用0.1mol/l硫氰酸铵滴定,直至溶液变红达到滴定终点。

5）记录试样消耗的0.1mol/1硫酸铵溶液的体积A。

（3）空白试验。

在进行（2）试样试验前,需要完成空白试验。除了在加热程序中试样不放入燃烧舟中,其他试验步骤如（2）同样操作。记录试样消耗的0.1mol/1硫酸铵溶液的体积B。

IEC 60754-1(GB/T 17650.1)判断依据

计算卤酸气体含量,公式如下:

C:卤酸气体含量

B:用于空白试验的0.1mol/L硫氰酸铵溶液的体积

A:用于试样试验的0.1mol/L硫氰酸铵溶液的体积

M:硫氰酸铵溶液的摩尔浓度

m:试样质量

36.5:氯化氢的摩尔质量
