2024年2月12日,CEN批准了有关双层床和高床的EN 747-1: 2024和EN 747-2: 2024 标准,3 月正式,发布生产商和供应商应关注其发布和实施进度。

EN 747-2标准描述

EN 747-2 Furniture - Bunk beds and high beds - Part 2: Test methods

EN 747-2家具.双层床和高床.第2部分:试验方法

EN 747-2标准介绍

1999年,英国政府发表了一份《家庭事故模式和趋势研究》的家庭事故分析报告。报告显示,英国每年有7起与床有关的死亡事件,其中有1000名儿童因从床上摔下来而受伤。EN 747-1 & EN 747-2标准旨在提供双层床和高床在安全,强度和耐久性方面指导,最大限度地降低儿童发生事故的风险。EN 747-2规定了家用和非家用双层床和高脚床的安全性,强度和耐用性的测试方法。赛德斯威将为您详细的解析EN 747-2标准。

EN 747-2使用范围

-不适用于特殊用途的双层床和高床,包括但不限于监狱,军队和消防队

-床底上表面距地面高度为600mm或以上的双层床/高床

-在强度和耐久性测试中的载荷和力适用于内部长度大于140cm,床基最大宽度为120 cm的床。

EN 747-2测试准备

（1）测试前检查:在开始测试之前,彻底检查单位,记录任何缺陷。这样可以确保在测试过程中发现的任何问题不会误认为是测试造成的。

（2）产品检查:检查床的各个部分,确保暴露的边缘,螺钉,螺栓,拉链等配件都是圆滑或倒角的,没有毛刺和锋利的边缘。

（3）测量:

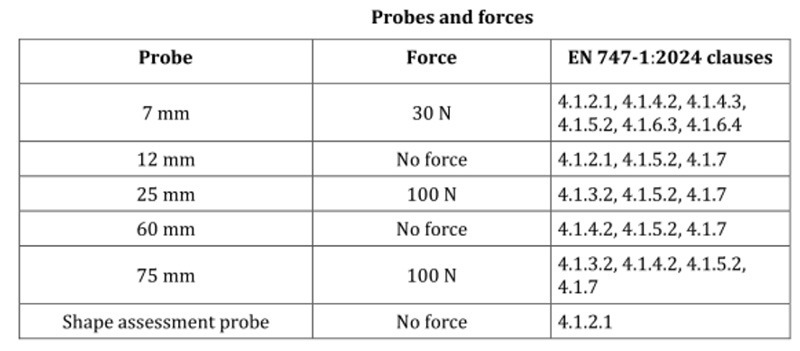

-孔,间隙和开口:使用适用的测试探针和指定的力检查孔,间隙和开口,以确保符合相关标准,具体如下图:

-不规则形状的孔,间隙和开口:使用模板检查不规则形状的孔,间隙和开口,确保模板完全进入开口,并观察模板与开口底部的接触。如果床在测试过程中倾向于升起,应防止其升起,而无需给上层床底加负载。

EN 747-2中测强度和耐久性试验方法

（1）床基测试

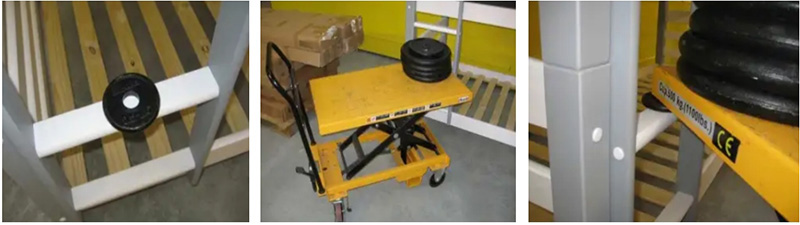

垂直静载荷试验

-将测试床垫放在床基上。

-使用200mm的载荷垫施加1200N的向下力,每次维持负载30±5秒,共施加10次。

-使用相同的载荷垫对任何上层床施加500N的向上力,每次维持负载30±5秒,共施加4次。

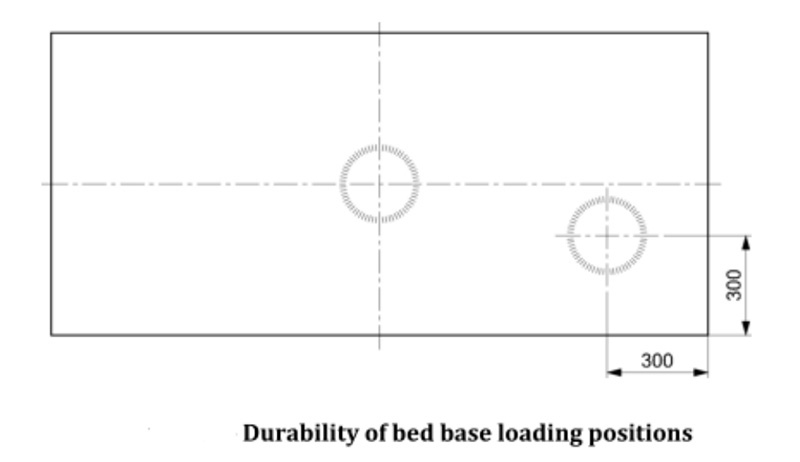

耐久性测试

-将测试床垫放在床基上。

-使用相同的载荷垫施加1000 N的向下力,共施加10,000次,每次负载速度不超过15次/分钟。

-负载位置应包括两个指定位置和一个最可能发生故障的位置。

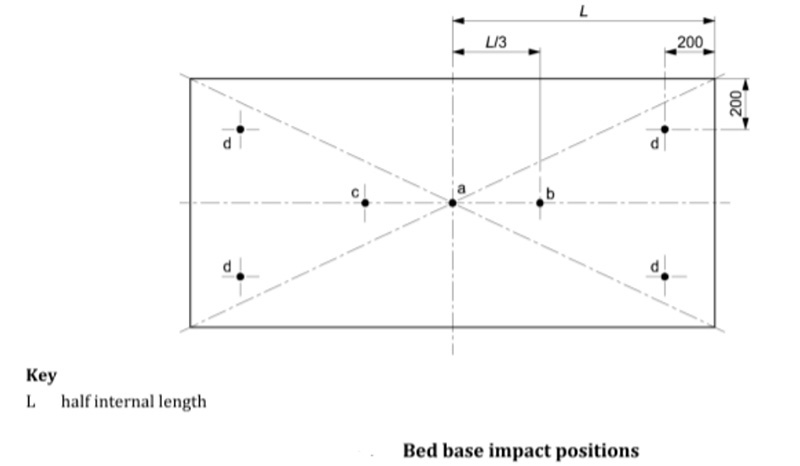

冲击测试

-将测试床垫放在床基上。

-在指定位置,包括中心,沿纵轴的三分之一处,相对于前一个位置的对面,距离相邻边缘

-200mm处和任何弱点处,将冲击器从床底180mm的高度上方落下10次。

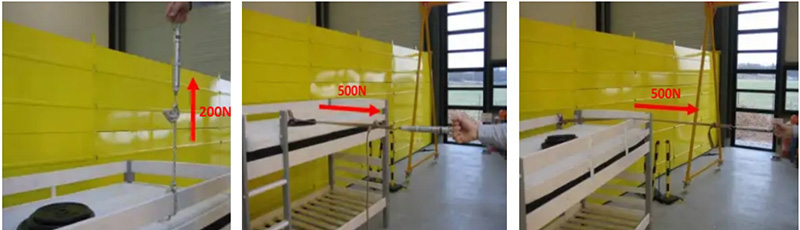

（2）床围栏测试

-将测试床垫放在床基上。

-在上层床基上放置测试质量,若不足以防止翻倒,则添加额外质量。

-分别施加垂直向上的200N力,500N的外向和内向水平力。

-这些力需施加在床围栏的中心和一端,每个位置施加10次,每次维持（30±5）s。

-若顶部安全栏的构造或固定在两端不同,需在两端进行测试

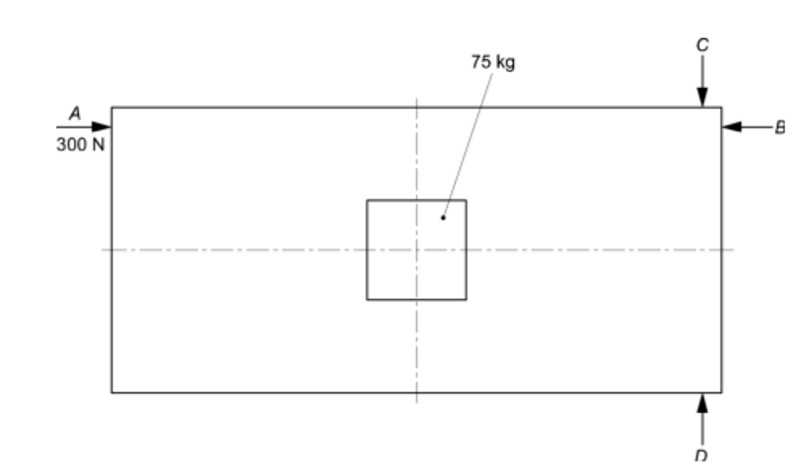

（3）框架和紧固件的耐久性测试

-在床的每个角落底部,用止挡来固定床。

-将测试质量放置在任何上层床底的中心。

-负载点应位于放置了测试质量的床基高度处,距离相邻侧边和端部成员中心线交点50mm处。

-使用100mm载荷垫,以每个点A-B-C-D的顺序交替施加300N的力,进行1000个周期的测试,最大速率为每分钟6个循环；或者在最大速率为每分钟12个循环的情况下先施加A-B,然后再施加C-D。

-如果双层床/高床倾向于升起,请增加在床基中心的测试质量,直到升起被阻止,记录使用的测试质量

（4）进入手段的测试

梯子和楼梯踏板的垂直静态载荷:

使用100mm载荷垫,将床放在地板上,将腿靠在阻止器上,但不约束进入手段的立柱部件。在踏板中点施加1200N的垂直向下力,每次（30±5）s。

梯子的横向静态载荷:

使用100mm载荷垫,在中间踏板施加1000N垂直向下力和水平静态载荷,对两个中间踏板同时施加500N的力,并在后者之后依次施加500N的水平静态载荷,持续时间为（60±5）s。将载荷施加到梯子的侧部件上,位于顶踏板的高度；若不可能,将载荷施加在顶踏板的上方（最上面的水平梯子部件）。

梯子踏板的耐久性:

使用100mm载荷垫,在进入手段的中心最近踏板施加1000N垂直载荷10000次,速度不超过每分钟24次。

梯子和楼梯踏板的冲击测试:

将踏板冲击器放置在踏板的纵向中心线上,并尽可能靠近一侧,以便可以自由地将其落在踏板上,进行垂直落下高度为150mm的冲击测试,在踏板的中间重复测试10次。

扶手的测试:

使用100mm载荷垫,对最有可能导致故障的,扶手施加500N水平向外力和750N垂直向下力。

（5）平台和平台围栏的测试

平台围栏的静态载荷测试:

-将测试质量放在床上,以防止翻倒。

-使用100mm载荷垫,对平台围栏施加750N的水平外向力。

-在围栏中心和一个端部的内侧50mm处施加力。

-施加10次力,每次维持（30±5）秒。

平台的静态负载测试

-将测试质量放在床上,以防止翻倒。

-使用200mm载荷垫和一层泡沫,对平台施加1500N的垂直向下力。

-在指定位置施加力,并保持（30±5）秒。

-在每个位置重复10次。

平台的冲击测试

-将测试质量放在床上,以防止翻倒。

-冲击平台的指定位置,同时在平台上放置一层泡沫。

-使用床基冲击器从一定高度自由落下,将冲击施加在平台上。

-在每个位置重复10次。

EN 747-2稳定性及其他测试要求

稳定性测试

-将床放在地板上,腿靠在阻止器上。

-在没有床垫的情况下进行测试。

-不应约束倾斜的趋势。

-在最有可能导致翻倒的点施加120N的水平力。

上床固定到下床（注:仅适用于双层床,其中上床和下床可以分开使用）

-在最有可能导致床分开的任何位置,施加500N的向上垂直静态力,每次维持（30±5）秒。

-在每个测试位置保持（30±5）秒的力。

-如果底床在此测试期间倾向于离开地板,请在底床上放置足够重的负载以防止其离开。

EN 747-2判断依据

判断依据符合EN 747-1中要求:

-框架和紧固件的强度:在按照EN 747-2进行测试时,框架和结构紧固件不得损坏,故障,也不得有任何部件脱落。

-稳定性:在按照EN 747-2进行测试时,床不得翻倒。

-上床与下床的紧固:上床应以一种方式连接到下床,在按照EN 747-2进行测试时,不得脱离。

-梯子或其他进入手段的强度—连接,挠度和强度:床应配备一种进入手段,在按照EN 747-2进行测试时,不得破裂,脱落或永久变形超过5mm。
